TP8 : Encore des pointeurs

info@mp2i-pv

TP8 : Encore des pointeurs

Toutes les semaines, les TP sont à rendre pour le mercredi soir suivant au plus tard, sur cahier-de-prepa.

Chaque TP est composé de deux parties:

Le but de ceux qui choisissent la partie flocon doit être d’arriver petit à petit de plus en plus loin dans la partie première étoile.

Ceux qui choisissent la partie première étoile n’ont pas besoin de faire la partie flocon, et dans l’idéal doivent terminer la partie première étoile.

Les réponses sont à rendre dans un ou plusieurs fichiers sources (éventuellement dans une archive), en ajoutant en commentaire vos nom et prénom sur la première ligne, la ligne de compilation à utiliser sur la deuxième ligne, et en identifiant de manière claire les numéros d’exercices et de questions.

Pour certains exercices, je fournis un fichier qui contient un main avec des tests. À vous de compléter ce fichier en écrivant la fonction demandée (avant le main), de le compiler et de l’exécuter. Pour les exercices pour lesquels je ne fournis pas de main, je vous donne le nom du fichier qui doit contenir votre programme, merci de respecter ce nom.

Plus sur la compilation

La compilation d’un programme C se fait en plusieurs étapes (et ces étapes peuvent dépendre du compilateur). Au moment où le compilateur passe dans un morceau de code où une variable, une valeur ou une fonction est utilisée, il vérifie si les types qui apparaissent sont cohérents, par exemple pour une affectation si le type de la rvalue est compatible avec le type de la lvalue.

Le compilateur a donc, entre autres, besoin de connaître les types de retour des fonctions ainsi que les types de leurs paramètres. Si la fonction est définie (=en-tête+corps) avant son utilisation, il les connaît et peut procéder à des vérifications. Sinon ce n’est pas le cas, et la compilation produit une erreur.

Cette étape de vérification se fait lors de la compilation avant l’édition de liens qui est l’étape où le lien est effectivement fait entre un appel de fonction et la définition de cette fonction (c’est-à-dire son code).

Si une fonction g(...) appelle une fonction f(...) du même fichier, pour que le compilateur connaisse les types de f(...) avant cet appel, on peut par exemple définir f(...) avant g(...). Une autre méthode consiste à déclarer f(...) avant g(...) (en général avant de commencer à définir des fonctions), en écrivant sa signature (c’est-à-dire son en-tête) suivi d’un ;:

int f(int n);      // déclaration de f

void g(){
    int p = f(3);  // pas de problème car f a été déclarée avant
}

int f(int n){      // définition de f
    return n;
}

Fichiers d’en-tête

Quand on écrit un petit programme qui ne sera utilisé que par nous, cette solution de déclarer les fonctions en tête de fichier .c est parfaitement suffisante. Mais quand on écrit un programme dans le but qu’il soit réutilisé, elle est peu satisfaisante : on n’a pas forcément envie que l’utilisateur accède au code qu’on a écrit (ne serait-ce que parce qu’il peut le modifier par mégarde), mais on doit quand même lui fournir les en-têtes des fonctions et les définitions de types.

On a vu qu’il existe des fichiers d’en-tête (headers en anglais) qui permettent de déclarer des types et des fonctions. Ces fichiers portent l’extension .h. Un fichier d’en-tête ne sert pas à définir des fonctions, seulement à les déclarer (donc pas de corps de fonctions, que des en-têtes).

On ne peut pas définir plusieurs fois la même entité en C, il est donc important qu’un fichier d’en-tête ne soit inclus qu’une seule fois. Pour ne pas avoir à gérer à la main des inclusions multiples, on utilise des macro-définitions: des valeurs pour le précompilateur qui lui permettent de savoir si le fichier a déjà été lu ou pas lors de la compilation (voir les fichiers d’en-tête fournis plus bas).

Assez vite, on arrive à des fichiers sources trop longs, ou dont on voudrait pouvoir réutiliser une partie et pas l’autre par exemple. Pour structurer un programme, on peut bien entendu le séparer en plusieurs fichiers. Pour compiler un programme éparpillé sur plusieurs fichiers, il suffit de tous les donner en argument à gcc1.

Dans ce TP, je vous fournis systématiquement:

Flocon – pour ceux qui n’ont jamais programmé

Exercice 1 : Ensemble de Mandelbrot

Pour cette partie, les fichiers utiles: tests_mandelbrot.h tests_mandelbrot.c mandelbrot.h mandelbrot.c

On considère un point $C$ du plan de coordonnées $(x_c,y_c)$ et une suite de points $(P_n)_{n\geq 0}$ du plan. On note $(x_n, y_n)$ les coordonnées de $P_n$. Les coordonnées de $(P_n)_n$ sont obtenues par la relation de récurrence suivante :

\[\begin{array}{lcl} (x_0, y_0) &= & (0, 0)\\ (x_{n+1}, y_{n+1}) &=& (x_n^2-y_n^2+x_c, 2x_ny_n+y_c) \end{array}\]

L’ensemble de Mandelbrot est l’ensemble des points $C$ du plan pour lesquels la suite des points $(P_n)_n$ est bornée. On se propose d’obtenir une représentation graphique de cet ensemble.

Tous les points du plan seront considérés à coordonnées réelles (car $(1,1)$ n’est déjà plus dans l’ensemble de Mandelbrot). Il faudra donc mettre à la bonne échelle pour faire la représentation graphique.

  1. Écrire une fonction point_suivant qui possède 6 paramètres (dans cet ordre pour les tests, abscisse puis ordonnée à chaque fois):

et calcule les coordonnées du point suivant de la suite.

On donne la fonction norme_carre qui permet de calculer la norme au carré d’un point.

  1. En considérant que la suite des normes des $P_n$ est non bornée si au plus tard au bout de de 100 itérations, le point obtenu a atteint ou dépassé 2 en norme, écrire une fonction suite_bornee qui prend en argument l’abscisse et l’ordonnée du point $C$ et teste si la suite des normes est bornée.

  2. Écrire une fonction mandelbrot qui prend en argument deux entiers représentant la hauteur et la largeur d’une fenêtre et renvoyant un double pointeur sur booléen. Une case de ce tableau vaut true si et seulement si le point qu’elle représente est dans l’ensemble de Mandelbrot (attention à l’échelle : les points de l’ensemble de Mandelbrot ont des coordonnées de valeur absolue inférieure à 1). Je fournis une fonction sauvegarder qui permet de regarder le résultat visuel de votre fonction.

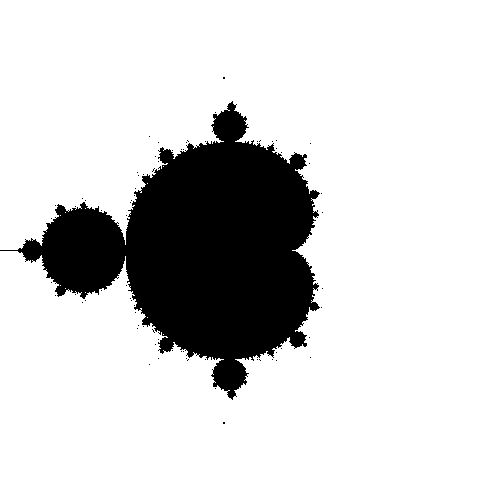

    Avec les paramètre h=500 et l=500, j’obtiens l’image suivante:

Première étoile – pour ceux qui sont à l’aise en programmation et ceux qui ont facilement fini le flocon

Exercice 2 : Hasard

Pour cette partie, les fichiers utiles: tests_oiseaux.h tests_oiseaux.c oiseaux.h oiseaux.c

Écrire et documenter une fonction hasard qui tire un entier positif ou nul au hasard, majoré par une borne donnée en premier paramètre, et ayant comme deuxième paramètre une valeur à éviter.

Pour rappel, la fonction random() (déclaré dans le fichier d’en-tête stdlib.h) renvoie un entier entre 0 et une constante RAND_MAX (également définie dans le fichier d’en-tête stdlib.h).

Exercice 3 : Vol d’oiseaux (version simplifiée)

On désire modéliser le vol d’une nuée d’oiseaux. Pour cela, on modélise chaque oiseau comme un point, et on lui attribue un ami et un ennemi:

struct oiseau {
    double x, y; // entre 0 et 1 pour être visible
    int ami;     // indice de l'ami dans la nuee (voir ci-dessous)
    int ennemi;  // indice de l'ennemi dans la nuee
};

Une nuée d’oiseaux est un ensemble d’oiseaux. On définit le type structuré:

struct nuee {
    int taille; // nombre d'oiseaux
    struct oiseau *cui;
}

À chaque étape de vol, chaque oiseau se déplace selon le vecteur \(0.01 * \vec{u} + 0.05*\vec{v} -0.03*\vec{w}\:,\) où $\vec{u}$ est le vecteur unitaire de l’oiseau vers le point $(0.5, 0.5)$, $\vec{v}$ est le vecteur unitaire de l’oiseau vers son ami et $\vec{w}$ est le vecteur unitaire de l’oiseau vers son ennemi.

  1. Écrire et documenter une fonction deplacement_oiseau qui prend en paramètre (dans cet ordre) un pointeur sur nuée et deux pointeurs sur oiseau : le premier donne l’oiseau au temps $t$, le deuxième l’oiseau au temps $t+1$ (même ami et même ennemi, mais coordonnées mises à jour selon les règles établies ci-dessus —si elles dépassent les limites pour être visible ce n’est pas grave).

  2. Écrire un documenter une fonction alloue_nuee qui prend en argument un entier qui est la taille de la nuée et alloue la mémoire nécessaire pour une nouvelle nuee (et renvoie l’adresse de cette nouvelle nuée).

  3. Écrire une fonction init_nuee qui prend en argument un entier qui est la taille de la nuéeet crée la nuée en tirant au hasard les abscisse, ordonnée, ami et ennemi de chaque oiseau (abscisse et ordonnée entre 0 et 1).

  4. Pour éviter d’effectuer sans arrêt des copies de données, les données liées à une nuée d’oiseau vont en fait alterner entre deux emplacements mémoire de type struct nuee. En permanence, l’un correspondra à l’étape qu’on est en train de calculer, tandis que l’autre correspondra à l’étape précédente (et bien sûr ils inverseront leur rôle à chaque changement d’étape). Écrire et documenter une fonction deplacement qui prend en argument un pointeur sur une nuée correspondant à l’état actuelle de la nuée, et un second pointeur sur une nuée qui permettra d’écrire les nouvelles coordonnées des oiseaux de la nuée.

  5. De temps en temps, pour relancer la dynamique de la nuée, il faut modifier les ami et ennemi de chaque oiseau. Écrire et documenter une fonction change_amities qui a comme paramètre un pointeur sur nuee et retire au hasard les ami et ennemi de chaque oiseau.

  6. Pour les affichages, il faut transformer une nuée en image. Écrire et documenter une fonction image qui prend en argument un pointeur sur nuee et renvoie un tableau bidimensionnel de booléens de taille 300x300 où une case vaut false si et seulement s’il y a un oiseau dedans (n’oubliez pas que les coordonnées visibles des oiseaux sont entre 0 et 1, il faut donc appliquer un coefficient multiplicatif pour se ramener à 0-300).

  7. Je vous fournis la fonction ecrire_image qui permet de créer un fichier image au format ppm à partir d’un tableau bidimensionnel de booléens.

Écrire un programme avec plusieurs étapes de déplacement de la nuée qui produit un fichier à chaque fois (en numérotant les fichiers dans l’ordre). Vous pouvez prendre les paramètres suivants:

Pour créer un gif animé puis supprimer les fichiers inutiles, vous pouvez utiliser les commandes suivantes dans votre shell:

convert -delay .1 -loop 0 oiseaux-*.ppm oiseaux.gif  # pour fabriquer le gif animé
rm -f oiseaux-*.ppm  # pour supprimer les images ppm

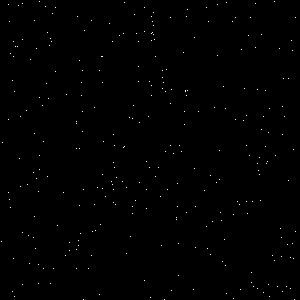

De mon côté, j’obtiens l’animation suivante:

Exercice 4 : Vol d’oiseaux (version plus réaliste)

Modifier le programme (les deux versions sont à rendre quand même) en faisant en sorte qu’à l’étape de changement d’amitié, seulement 10% des oiseaux changent d’ami (de façon probabiliste: un oiseau à une chance sur dix de changer) et que l’ennemi d’un oiseau soit en fait l’oiseau le plus proche de lui.

1: Dans la vrai vie, il existe des outils pour gérer la compilation des gros projets et notamment spécifier les dépendances entre tous les fichiers qui interviennent, ce qui évite de tout recompiler quand on ne modifie qu’un seul fichier par exemple, mais permet aussi de recompiler tout ce qu’il est nécessaire de recompiler sans se poser de questions à chaque fois. Ces outils sont hors programme, mais les plus curieux pourron jeter un œil à gnu make qui est sans doute l’outil de base le plus classique à cet effet pour le C.
